【2023年7月3日】 - 深圳中電南方電力設備股份有限公司（簡稱中電南方），中國領先的防爆照明解決方案制造商，近日榮獲阿布扎比國家石油公司（ADNOC）的入網認可，成為備受信賴的防爆燈和其它照明燈具制造領域的供應商。這一重要里程碑標志著中電南方在生產防爆燈和其它照明燈具方面卓越的專業知識得到了極高的認可。

?

1、石化企業的特點及需求

進入 21 世紀以來，尤其是在最近幾年，石化企業逐漸出現在人們的視野中，人們的思想逐漸發生變化，越來越注重可持續發展。社會的各個領域都在不斷的發展與進步，而石油化學工業生產是一種高危險性的行業 一旦發生火災、爆炸事故，往往造成較大的傷亡或財產損失后果。從安全的角度分析，它不同于 冶金、機械制造、基本建設、紡織和交通運輸等行業。石油化工企業的物 料危險、工藝危險、介質也危險，其安全特性決定了對石化企業提出更高的要求。

而在石油化企業中,照明也是其中一項十分重要的一環

2、石油化工裝置照明標準值

?

?

?

?

3、照明燈具的選擇及其的安裝

?????? 3.1? 照明燈具的選擇及安裝應在正常條件下保證安全，不應對人和環境產生危險

?????? 3.2? 在滿足炫光限制和配光要求下，應選用高效率的燈具

?????? 3.3? 燈具的選擇應符合下列原責：

a)???? 一般室外場地，防護等級不宜低于IP54;

b)???? 室外有頂棚的場地；防護等級不宜低于IP44；

c)????? 當環境污染嚴重時；防護等級不宜低于IP65；

d)???? – 防腐性：腐蝕的環境應采用相應防腐蝕等級的燈具；

e)???? – 防震動：在震動、擺動環境下使用的燈具，應具有防震和防脫落措施；

?

f)????? – 防塵性：在有爆炸性氣體、粉塵或火災危險場地使用的燈具。

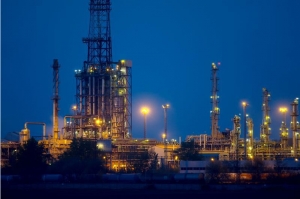

CESP LED防爆燈具在石油化工廠的應用：??

CESP高品質防爆燈具可用于1區和21區、I類1類和2類、1類和2類危險場所。它們非常適合石油化工廠的照明。??

CESP LED應用發光在石油化工廠的：

CESP高品質爆炸II燈?可用于?1區和21區，?I類1類和2類，1類和2類?危險場所。它們非常適合在石油化工廠照明。

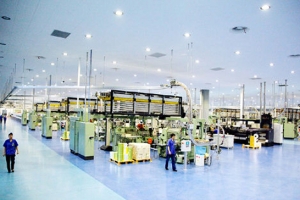

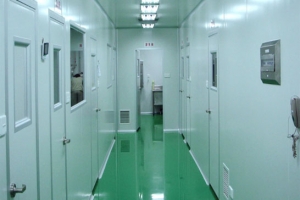

潔凈廠房是現代科學技術發展的產物。隨著科學技術的飛速發展，新技術、新工藝、新產品生產不斷出現，對環境提出了更高的要求。制藥行業的網廠控制空氣中的顆粒物。 ，還控制空氣中的收益，由此其設計與其他網廠不同。

制藥行業的潔凈廠房相對封閉，基本沒有自然采光，主要依靠人工照明。此外，生產車間的房間隔斷大小不一，布局復雜，路線曲折。一旦照明中斷，就會造成人員疏散困難，給生產造成損失。因此，照明設計是否合理就存在重要意義。合理的照明設計可以保證汽車生產過程的正常運行，還可以保證生產過程中員工的精神壓抑，提高工作效率，并在發生事故時方便人員疏散。 。

1. 照明相關要求

制藥行業清潔車間的照明有其自身的特點。下面根據照明類型、照明電源系統、照標準、光源和燈具進行簡要分析。

• 照明類型

制藥行業的潔凈車間由于內部損傷、人流和物流復雜、流動回流，有時會出現各種類型、易爆或其他類型的物品，因此一般都配備以下照明：

• 正常照明：安裝在所有工作場所并在正常條件下使用的照明。
• 備用照明：為保證正常活動（如參加、便攜式易爆場所、生物安全實驗室等）繼續或暫時繼續進行娛樂照明。
• 疏散照明：用于確保疏散通道被有效和使用的反應照明（如識別識別、技術夾層和生物安全實驗室等）。
• 其他特殊要求：其他環境有特殊要求（如輔助、殺蟲等），需要安裝托盤燈和蟲燈等。
• 照度標準

在沒有窗戶的干凈區域工作時，封閉且沒有自然光的環境會使人在身心上產生一種沉悶，封閉的感覺。照明設計應使室內空間顯得盡可能開闊，對空間的照度要求要高。一些標準生產間照度一般為300lx；準備生產通道到暗影生產車間的問題，準備生產通道的照度值應不計算200lx；一般地點照應不備備用正常照明的。 10%。

2. 光源和燈具

• 光源的選擇

制藥工業廠房的照明一般對照要求比較高，但安裝的燈具數量受出風口數量和位置條件的限制，要求在相同照度的基礎下，盡量減少安裝燈具的數量。

制藥工業廠房的照明一般對照度要求比較高，但燈具安裝數量受風口數量和位置條件的限制，需要在照明條件下盡量減少燈具安裝數量。簡單照度條件下。由于LED照明效率高、顯色性好、自然光譜、壽命長，醫療衛生廠房一般采用LED光源光源。

• 潔凈室照明選擇

潔凈室的照明燈具除滿足照度要求外，還應滿足以下要求：

• 外形簡潔，不易積塵，易于擦拭：潔凈室對灰塵和氣流有嚴格的要求。安裝的燈具不應積聚灰塵，不應擾亂氣流模式。燈具結構簡單，便于清潔和維護操作。
• 燈體及安裝具有良好的氣密性：潔凈室燈具應具有能阻擋天花板與潔凈室之間空氣流通的結構，能并保持潔凈室的潔凈網求空氣度狀語從句：壓差選用的燈具本體應在背面四周加裝密封墊，枕孔和電源孔也應加裝密封墊。
• 燈具應做防靜電處理：制藥廠室內環境中很多場合都需要進行防靜電設計，影響周圍空氣的清潔度。因此，燈具的防靜電處理是非常必要的。
• 具有良好的消毒、抗氧化性，能耐消毒：有機溶劑和定期存在或使用，并且由于生產和要求管理，在潔凈室中會進行清潔、消毒和清潔，這會要求良好的耐環境就可以，具有環境能力。
• 可有效抑制反射光：制藥廠照度提高，限制射光對效率、軌跡軌跡、保護視野健康具有重要意義。
• 燈具推薦

CESP LED防爆燈具在藥廠的應用：??

CESP高品質防爆燈具可用于1區和21區、I類1類和2類、1類和2類危險場所。它們非常適合制藥廠的照明。??

CESP LED應用發光在潔凈室照明的：

CESP高品質爆炸II燈?可用于?1區和21區，?I類1類和2類，1類和2類?危險場所。它們非常適合在潔凈室照明。

照明設計應充分考慮卷煙生產的連續性、自動化、高速、高稅收和效益的特點，以及當地多塵、潮濕、高溫的環境條件，確保可靠的照明和良好的視野，注意安全防護，并防止觸電和電氣火災等。

1. 照明方式的選擇

• 根據工藝的各種布置和使用要求，在滿足視覺要求和節能的原則下，分別采用普通照明分區、普通照明或混合照明等，但不得采用局部照明。獨自的。
• 主要生產現場采用的照明方式如下：
• 卷裝及濾棒成型車間宜采用普通照明；當燈具沿生產線布置且安裝調試時間較低時，宣布分區一般照明。
• 脫粒與烘干、制絲、煙片、煙葉膨化等車間應采用分區一般照明。
• 脫葉復干制絲車間的一些區域，如配葉臺、選葉臺、切條機出口、烘干機出口等，宜采用混合照明。

2. 照明標準值（友情提示：此標準值僅供參考）

2、照明標準值（友情提示：該標準值只提供參考）

生產和工作場所作業面的照度標準值

?

輔助房間照度標準值

露天場所和道路的照度標準值

?

3、? 卷煙廠燈光照明要求

卷煙廠的系統布局比較復雜，因此，在其照明設計中，首先要確定選擇一定型號和功率的燈具，然后合理確定燈具的布置和燈具數量。

???????? ???????? - 防爆型

?????????????????? - 防水防塵型

?????????????????? - 防腐型

?

?????????????????? - 抗震抗沖擊

CESP LED防爆燈在卷煙廠的應用：

CESP高品質防爆led燈?可用于?1區和21區，?I類1類和2類，II類1類和2類?危險場所。它們非常適合在卷煙廠照明。

• 認證：是指市場準入資格。有了認證，產品就會得到市場的認可，就可以銷售了。

一、全球防爆燈具涉及的認證匯總

?

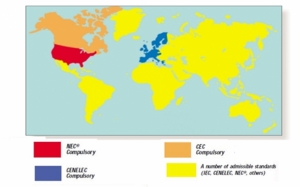

2、全球不同國家的防爆市場標準

•

• • 北美危險場所認證



  • ?歐洲ATEX認證

  ? ? ? ? ? ? ? ? ? ?

  • 國際IECEx認證

  ?

一些國家有自己的標準體系，必須符合要求才能進入市場，例如遵循防爆認證。

巴西 – INMETRO、印度-CCOE、

日本-TIIS、俄羅斯-CU TR、

韓國-KC、南非-IA、中國-EX等

?

（所有CESP產品均已獲得北美UL844防爆證書、歐洲ATEX防爆證書、國際IECEx防爆證書。如果您需要具有國家認證標準防爆證書的產品，我們也可以提供，請聯系info@cespledex.com )

三、認證標志的解釋

一種。北美認證標志解讀：

?C：加拿大 S：美國

UL 是美國 CSA 是加拿大

?

灣 組件認證（不適用于燈具）

• 歐盟標準認證標志解讀：
• CE包含LVD、EMC、壓力設備、電梯、機械、防爆等多種指令；
• CE標志可以通過任何指令進行標記
• 2014/34/EU 用于潛在爆炸性環境的設備和保護系統（ATEX）

注：2區使用的設備可以自行申報。

?

?C。國際標準認證標志解讀：

IECEx 常用于轉換為本地認證，很少單獨使用。在澳大利亞和南非的大多數情況下，它可以直接使用。

注意：IECEx 不接受自我聲明。

?

4.權威防爆認證機構

?? ? ? ? ? ? ? ? ? ? ? ? ??

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?加拿大標準委員會 (SCC) 美國職業健康與安全管理局 (OSHA)

?

公告機構：歐洲指令 2014/34/EU ATEX-用于潛在爆炸性環境的設備和保護系統。

?

認證機構 (EXCB)

設備服務設施認證人（CoPC）合格標志

洗煤是煤炭深加工中必不可少的工序。直接從礦山開采出來的煤稱為原煤。原煤在開采過程中混入了許多雜質，煤的質量不同。固有灰分低的煤和固有灰分高的煤會混合。洗煤是一種從原煤中去除雜質，或從劣質煤中分級優質煤的工業技術。

洗煤后的產品一般分為矸石、中煤、B級精煤、A級精煤。經過洗煤過程的成品煤通常稱為精煤。洗煤可以降低煤炭運輸成本，提高煤炭利用率。清潔煤通常是一種可以用作燃料的能源。精煤一般用于焦化，需要去除工業過程中的硫和雜質，才能達到焦化標準。

去除煤中矸石的目的是防止其在高溫燃燒時熔化結塊，容易堵塞爐膛或其他燃燒設施，不燃燒，降低燃燒熱，影響效率。

防爆燈具的選擇與布置

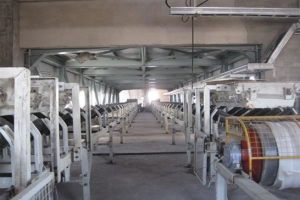

選煤廠的系統布局比較復雜，篩分破碎、主廠房、帶式輸送機棧橋等建筑設計各有特點。因此，在其照明設計中，首先要確定選擇一定型號和功率的燈具，然后合理確定燈具的布置和燈具數量。

• 隔爆型：原煤系統宜采用LED防爆燈。
• 防水防塵型：其他車間應使用防水防塵燈具。
• 防腐型：需注明浮選藥劑庫應選用防腐燈。
• 防震防摔：在鍛錘、大型橋式起重機等振動較大的場所應使用防震燈具，在擺動較大的場所使用的燈具應采取防墜措施。

CESP LED防爆照明在煤礦的應用：

CESP高品質防爆led燈可用于1區和21區， I類1類和2類，II類1類和2類危險場所。它們非常適合用于洗煤廠的照明。

煤礦照明185W LED防爆照明設計參考：

LED防爆燈作為LED爆炸照明燈具，采用各種具體措施防止點燃周圍的性，如爆炸性爆炸環境、爆炸性爆炸環境、燃燒光氣體等。

，從光學設計的角度來看，是一種可以向各個方向的各種燈光聚焦的點光源。

在環保照明時代，LED泛光燈正逐漸出現傳統的危險能源燈，廣泛涉及不同的區域照明照明場所，包括平臺、海上石油煉化平臺、油廠、化工廠、隧道、車站、油廠、船舶等飛行易爆領域，如1區和2區爆炸性氣體環境，以及各種室內外作業和建筑工地均采用固定照明。

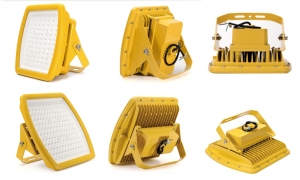

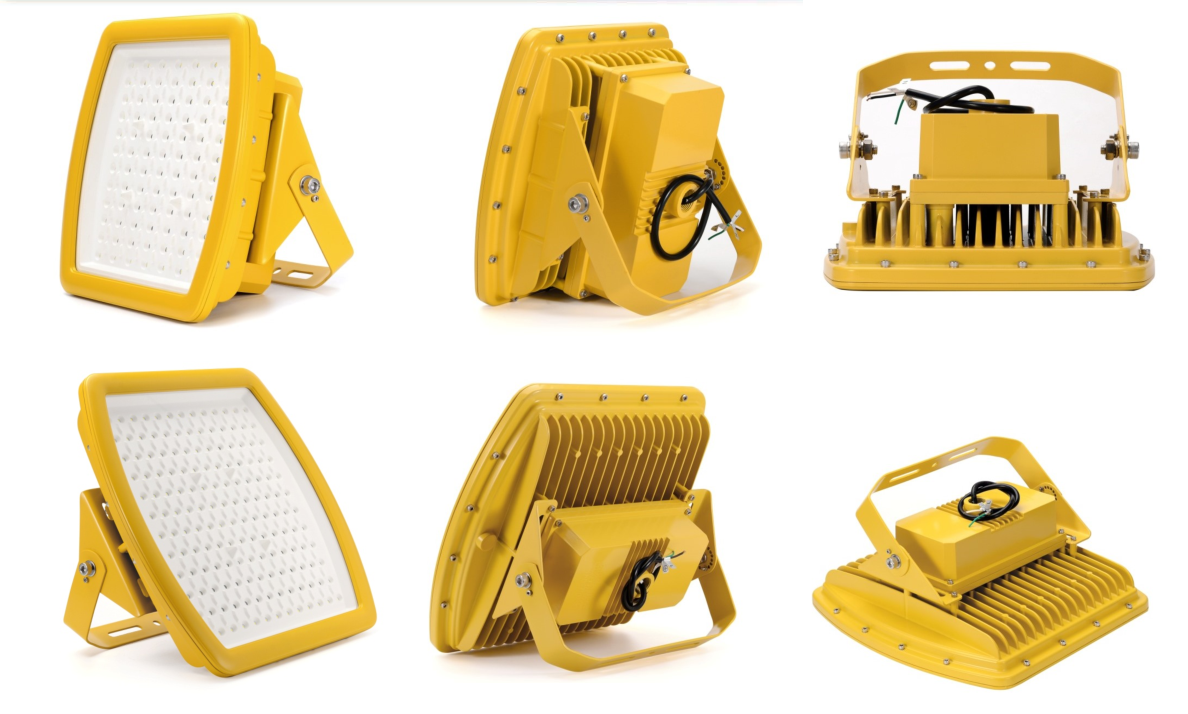

CESP-J防爆LED投光燈是CESP的第一防爆燈具，它也是中國第一家LED防爆燈，獲得以北美UL844 1類2 CERTI ficatio ?，它那么獲得歐洲ATEX和國際的IECEx 1區防爆認證。

?

??

?

?

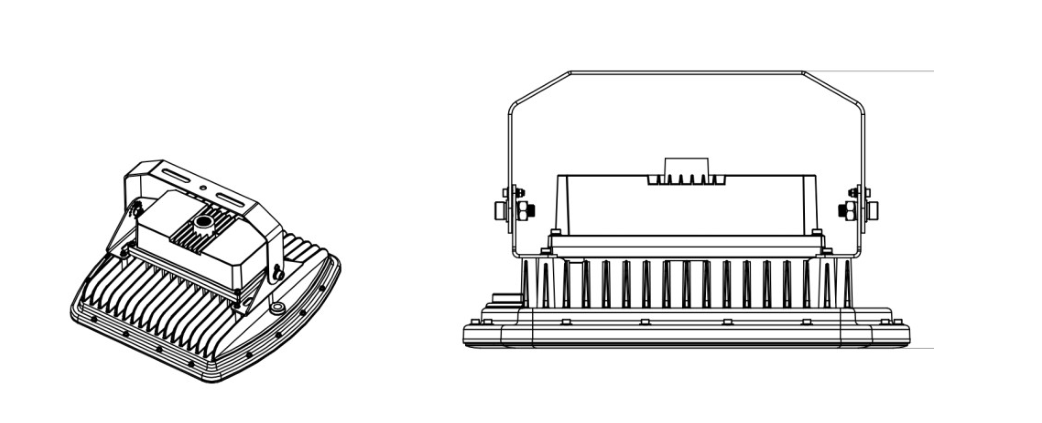

來看看結構設計吧！

考慮到燈具使用的特殊性，在設計開放的LED 投擲，我們了特殊的光發射時結構設計。電源箱、傳播、光源采用原生體分離，實現獨立設計，保證其驚人的傳能性能。表現。外部接線采用壓蓋連接，采用6毫米鋼化玻璃制作燈罩，抗沖擊6J。外殼采用壓鑄鋁和噴粉工藝設計，使得成品LED泛光燈的性能比較穩定，具有一定的防爆性能，使用非常方便，安全因非常高。

此外，它還有一個亮點，就是海洋魔法。 炫酷，各種爆炸母燈用于船舶照明，包括航空艦艇、海上平臺。

2017年因美國海軍項目需要，對燈具進行了特殊處理，達到船用濃度標準，并獲得北美UL1598A船用證書，成功進入美國海軍航空航天載體照明。

認證標準

?

?

規格

?

?

技術參數

?

?

具體參數可單獨查看產品詳情頁面，或直接聯系info@cespledex.com獲取數據表。

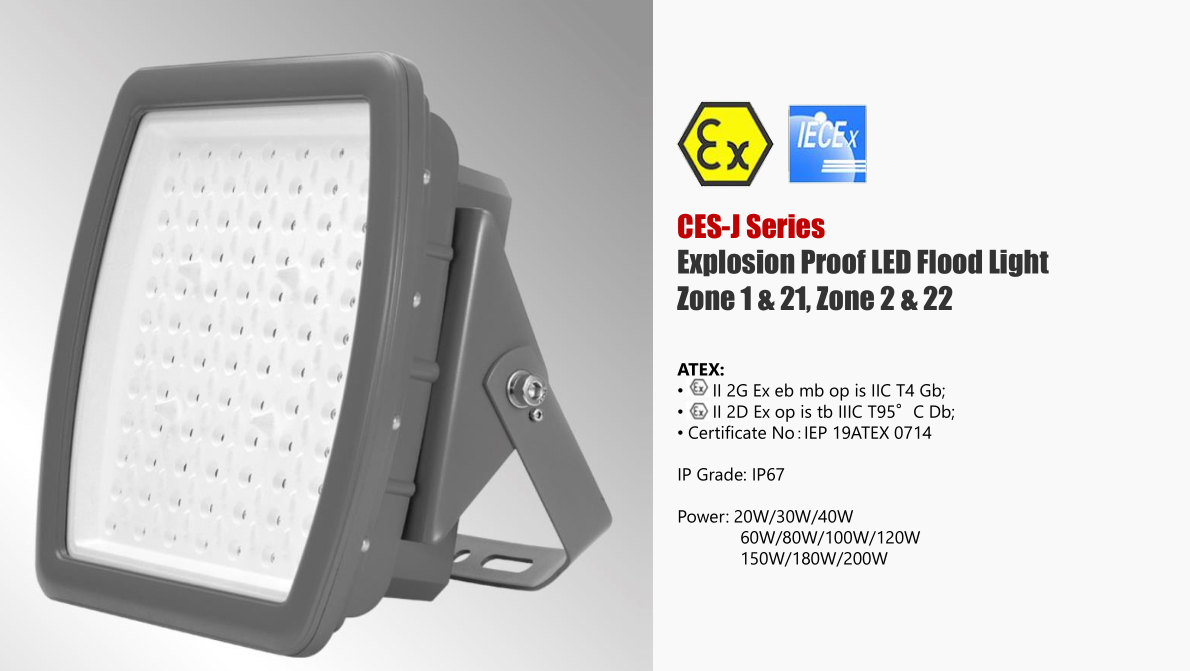

一級二級危險場所泛光燈

1區LED泛光燈

?

?

?

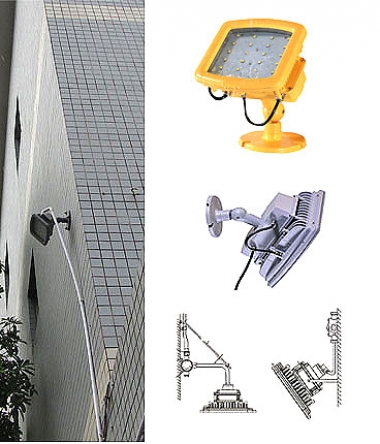

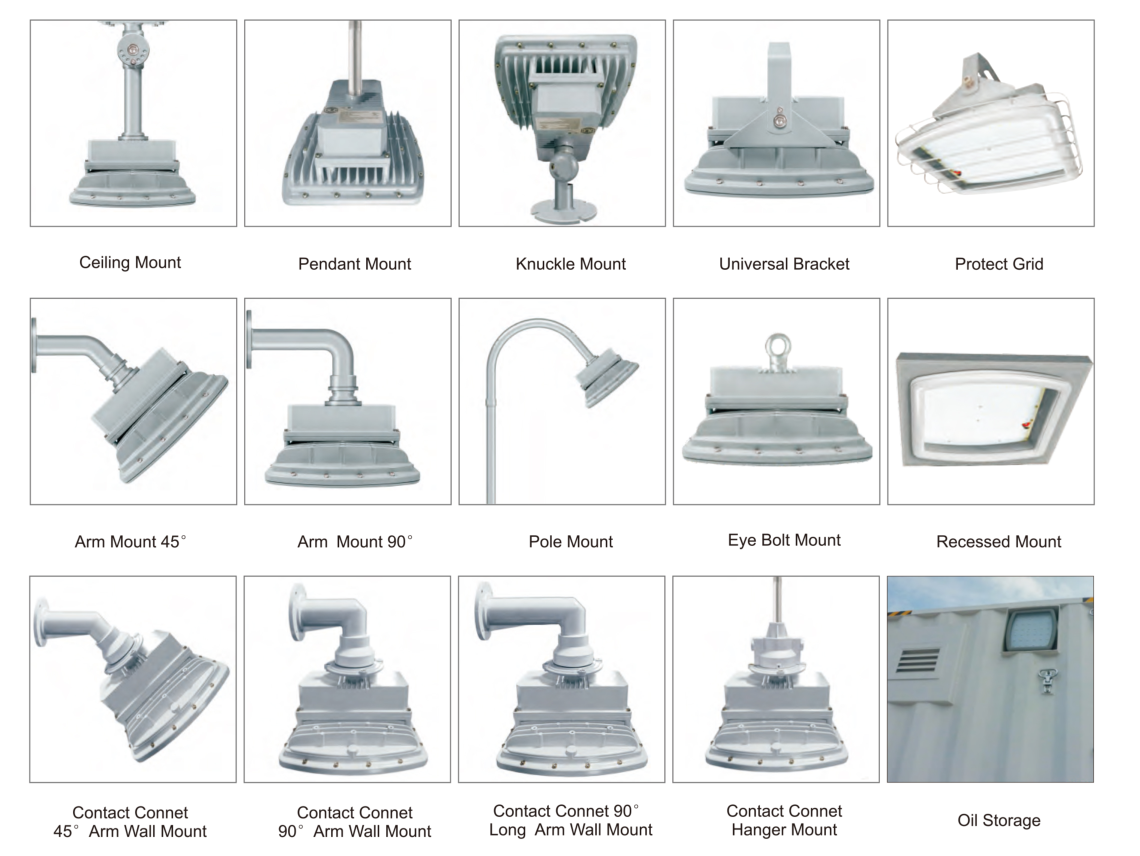

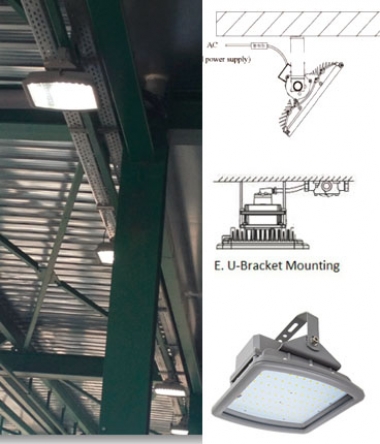

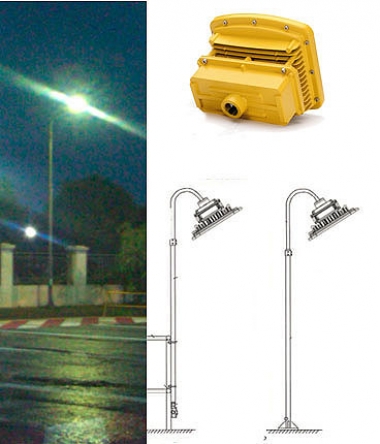

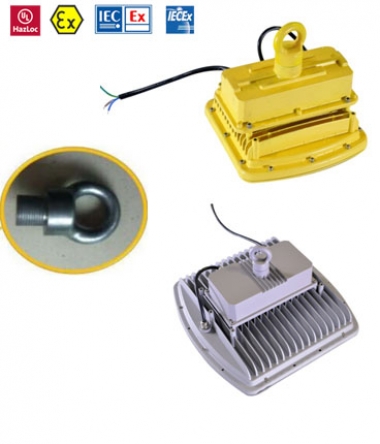

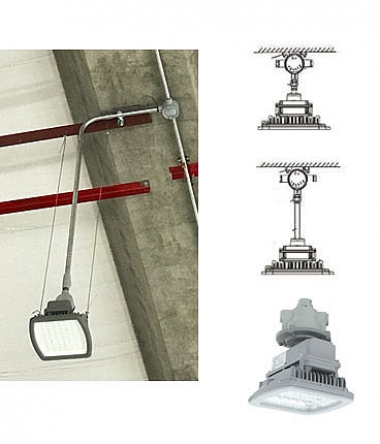

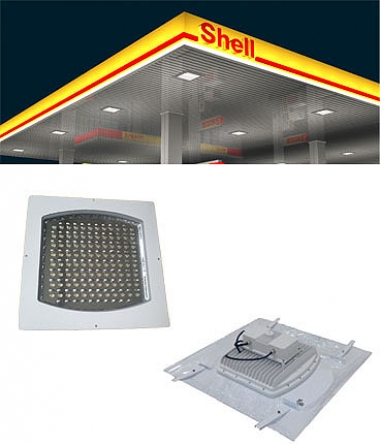

我們還提供各種安裝方法來滿足您的需求。

?

關于LED爆炸投光燈的延伸。

?1.?恢復功能

產品可增加啟動功能，可通過增加電源箱來實現。

消防規格：12W 1.5小時/3小時；

（注：CES-J120，120W??以下可加火，一般100W以下。大功率燈啟動方案特殊方案，聯系我們獲取）

?

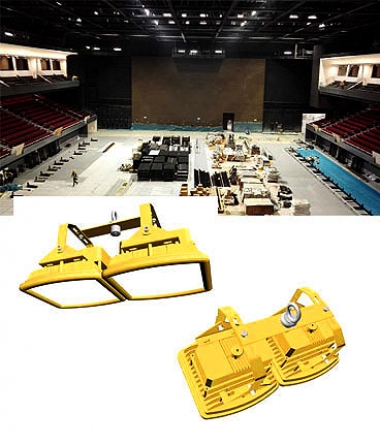

2.?雙燈

大功率照明滿足最新的照明場景需求，可生產。

雙燈通過UL 3G振動測試。根據客戶的需求環境選擇相應的U型支架。

?

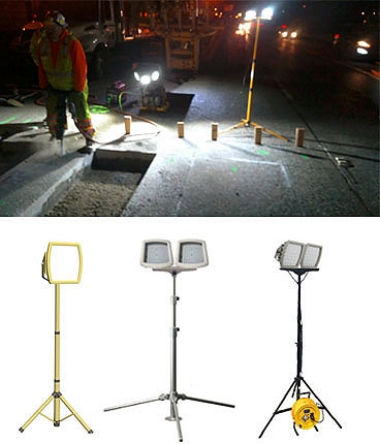

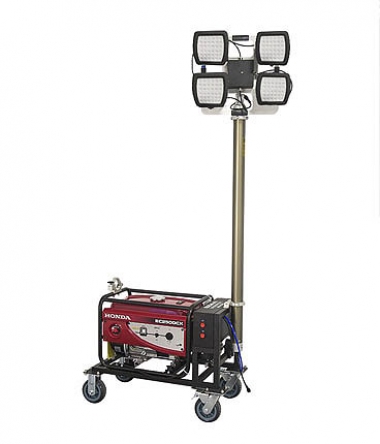

3.危險場所移動定位照明

通過與移動支架連接，就可以形成一個移動照明燈具，它可以連接電池設備或連接到市電，可以根據您的要求選擇相應的直接電源。

?

?

?

?

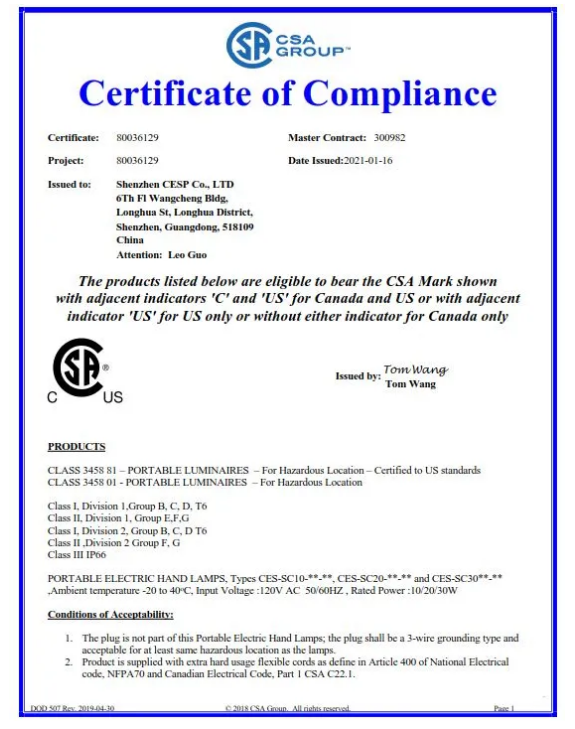

CESP防爆LED手提手提燈設計于2019年，經過不斷的修改和測試，2020年將獲得歐洲ATEX和IECEx Zone 1 Zone 21，并獲得北美CSA Class 1 Division 1&2（CSA 137）和 UL 844 標準）防爆證書于 2021 年 1 月。

? ? 作為北美1區隔爆型LED防爆手燈的防爆體系標準，CSA集團昆山實驗室于2021年1月27日舉行了認證儀式，這意味著CESP在防爆領域的重大突破——證明領域。

一、CES防爆LED手燈介紹

? ? 結構設計： SC系列防爆LED手燈燈體采用高強度VO級橡膠手柄和ADC12鋁合金制成，并配備低碳鋼絲，有助于減輕重量并提高耐用性。

? ? 材質：外殼采用高強度鋼化玻璃，經過內壓和液壓測試。防腐等級WF2，IP等級高達IP67，可承受7J壓力。

? ? 光學設計：采用高品質LM80認證LED芯片，發光效率高達130LM\W。例如30W防爆LED工作燈可以達到3900流明通量，并具有180°或360°的光束角，以滿足全方位照明。

? ? 總的來說，LED防爆手電筒外形美觀簡潔，操作方便，可手持，可置于桌上，可磁吸，可懸掛照明。由于防爆手燈非常輕巧，因此可以為危險場所和臨時項目提供便攜式照明。它非常適用于需要防爆的危險區域的近距離工作和檢查活動，例如快速設備周轉、MRO 項目、油田、海洋站點和儲罐清洗等。

?

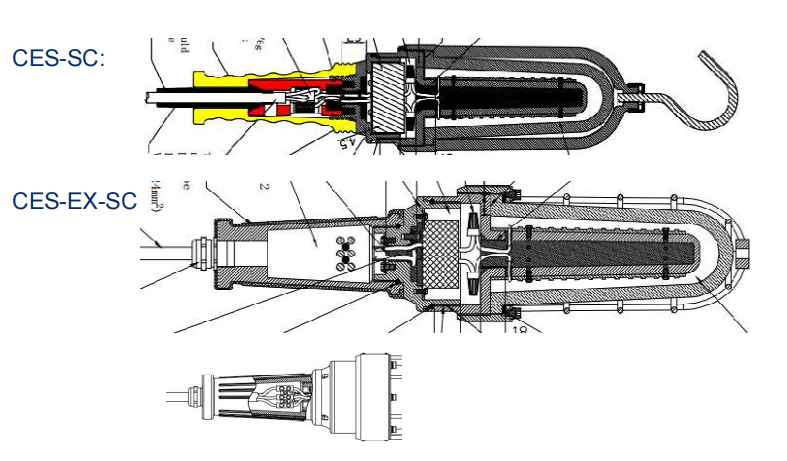

示意圖

?

2、主要優勢：與市場上現有的防爆手燈或傳統的便攜式危險場所工作燈相比。

? ? List.1——目前市場上能滿足Class 1 Division 1要求的防爆led手提燈很少。傳統的防爆手燈大多是帶燈泡的。CESP-SC系列防爆手燈符合Class 1 Division 1、Class II Division 1、Class 1 Division 2、Class II Division 2、Class III，采用高流明LED芯片，安全高效的防爆照明夾具。

? ? List.2 - 市面上大部分防爆手燈都是小功率或安全性更高的，但CESP防爆手燈設計為隔爆型，不安全可靠。

? ? List.3 - 與其他便攜式防爆工作燈相比，這款防爆LED吊燈具有相同的體積，但最高可達30W。另外，CESP防爆手燈采用橡膠材質，隔熱性能好，使用更舒適。

? ? List.4 - CESP防爆led手提燈通過全角度跌落測試，確保安全可靠。還通過了線纜緊固測試，確保誤操作時的安全。

?

3、分區手燈和區手燈的區別：

? ? 由于不同的市場認證標準，CESP制作了兩個系列的產品以滿足全球市場的需求。CESP SC系列分為CES-SC和CES-EX-SC，分別為Division系統和Zone系統。

? ??CES-SC系列是一款通過UL認證的Division系統防爆手持燈，可用于Class 1 Division 1、Class 2 Division 1、Class 1 Division 2、Class 2 Division 2、Class 3危險場所。

? ? 在CES-EX-SC系列 是提高安全性和隔爆型防爆燈ATEX和IECEx認證的區域系統。可用于1&21區、2&22區等危險環境。

? ? 具體參數可單獨查看產品詳情頁面，或直接聯系info@cespledex.com索取datasheet。

Class 1 Division 2 危險場所手持燈

1區防爆LED手燈

? ? 以下是CESP防爆led手燈的防爆標志和不同標準的一些詳細信息。

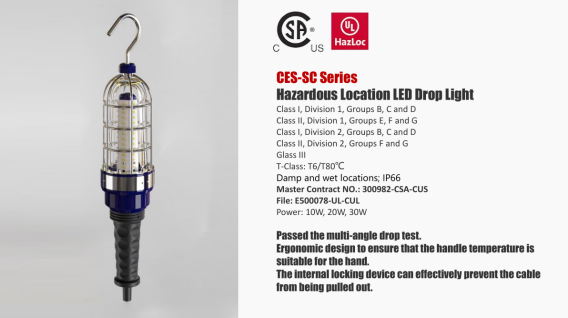

??CES-SC （北美?區標準危險場所LED手燈）

? ? 主合同編號：300982-CSA-CUS

? ? 文件：E500078-UL-CUL

? ? 防爆標志：

• Class I, Division 1, Groups B, C, D;
• II 類，第 1 部分，E、F 和 G 組
• I 類，第 2 區，A、B、C 和 D 組
• II 類，第 2 部分，F 和 G 組
• 第三類
• T級：T6 / T80°C

?參數

?

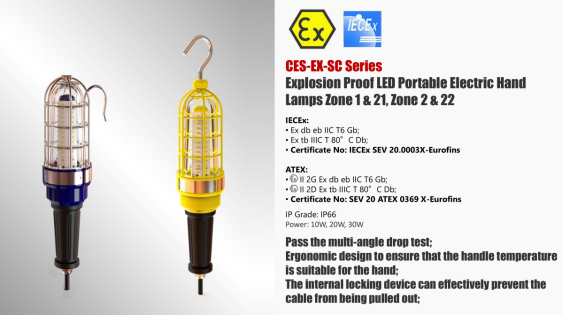

CES-EX-SC（ATEX / IECEx 區域標準防爆 LED 手燈）?

? ?IIECEx：IECEx SEV 20.0003X-eurofins

? ?ATEX：SEV 20 ATEX 0369 X-eurofins

? ?IECEx：

• Ex db eb IIC T6 Gb；
• Ex tb IIIC T 80°C Db；
• IP66；

? ?防爆：

• II 2G Ex db eb IIC T6 Gb；
• II 2D Ex tb IIIC T 80°C Db；
• IP66；

參數

?

與參數比較

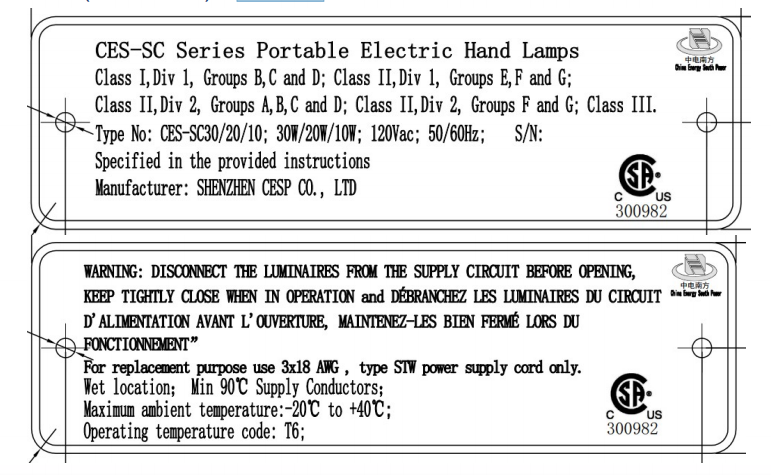

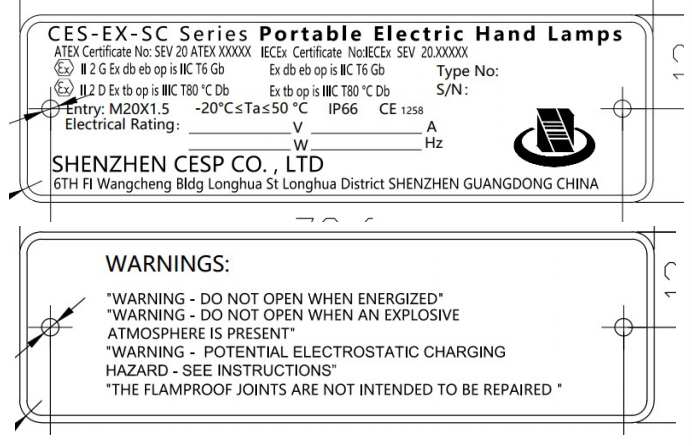

? ? 銘牌細節

? ??CES-SC

? ??CES-EX-SC

?

產品延伸

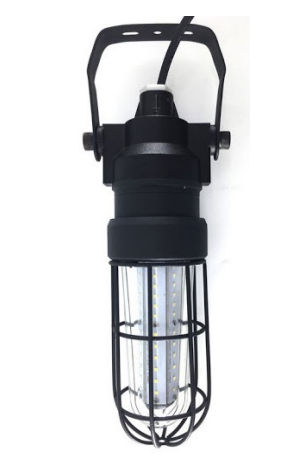

• 作為懸掛式移動燈

? ? 這款懸掛式移動燈是CES-EX-SC的改裝版，內置LED燈珠，每個移動燈都有一個塑料網罩，可以為封閉的燈泡提供保護，功率10-30W，適合維修照明和工作檢查燈等，適用于維修照明，工作探照燈等，您還可以根據需要自定義是否用于1類1燈。

• 功率：10W/20W/30W；
• 電壓：100-277Vac/12-24Vdc/110Vdc；

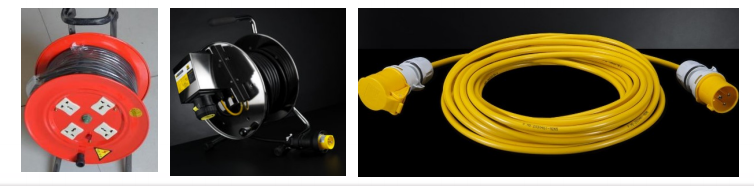

• 帶延長線

? ? 帶延長線由插頭、電纜滾輪和手提燈組成。可根據您在危險區域使用的特定防爆要求配備增安插頭和增安電纜滾輪。如果沒有防爆要求，也可以配普通插頭和普通電纜。

• 功率：10W/20W/30W；
• 電壓：100-277Vac；12-24Vdc；110Vdc；

?

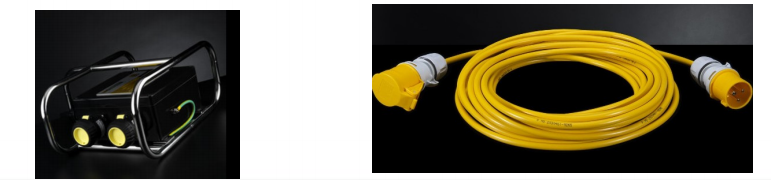

• 帶外置移動電源盒

? ? 外置移動電源盒，包括插頭、電纜滾輪和手持燈，可根據您的具體防爆要求，配備增安插頭和增安電源盒，用于危險區域。

如果您沒有防爆要求，也可以配備普通插頭和普通電纜滾輪。在安全區域使用，可以接受定制。

• 功率：10W/20W/30W；
• 電壓：100-277Vac/12-24Vdc/110Vdc；

• 作為防爆燈串

? ? 防爆燈串包括插頭、電纜和防爆手燈，由工業級LED燈組成。它由通過集成的 3 英尺電纜連接到電源的臨時 LED 燈串組成。每個燈都有一個掛鉤，允許操作員將這些任務燈懸掛在頭頂。多個燈串可以首尾相連，以擴展車間照明。

• 功率：10W/20W/30W；
• 電壓：100-277Vac / 12-24Vdc / 110Vdc；

?

產品標準通常基于國際、區域、國家、行業和企業。本文重點介紹防爆燈具的國家和聯盟標準。

注：本文由CESP技術中心聯合全球防爆標準體系發布。如果您有任何疑問，請與我們聯系。

國家標準：

• 中國國標
• 德國 DIN
• 加拿大 CAN
• 英國學士學位

地區標準：

• 歐洲共同體標準 (CEN)
• 歐洲電工標準化委員會 (CENELEC)

國際水平標準：

• 國際標準化組織 (ISO)
• 國際電工委員會 (IEC)

我們的防爆燈通常執行的標準包括：

• 中國國家標準GB
• S. 國家認可的 UL
• 加拿大國家標準 CSA
• EN 在歐盟范圍內得到認可
• 國家電工委員會頒發的IEC

根據防爆系統的不同，全球防爆燈具也分為兩類：Zone系統標準和Division系統標準。其中，Zone系統的母標準為IEC 60079系列標準，其他標準在此基礎上等效、修改、直接引用作為母標準。

區域系統：

• 中國-GB 3836系列
• 國際-IEC 60079系列
• 歐洲-EN 60079 系列
• 加拿大-CSA 60079 系列
• 美國-UL 60079系列、ISA 60079系列
• GB 12476系列（粉塵）
• IEC 61241 系列（防塵）

分區系統：

?

UL防爆標準涉及具體產品：

• UL 783-用于危險（分類）位置的電動手電筒和燈籠
• UL 844-危險（分類）場所用安全燈具標準
• UL 674 - 用于危險（分類）位置的安全電動機和發電機標準
• UL 2225 - 用于危險（分類）位置的安全電纜和電纜配件標準
• UL 823-用于危險（分類）位置的電加熱器
• UL 121203 - 適用于 Class I 和 II、Division 2、Class I、Zone 2 和 Class III、Division 1 和 2 危險（分類）位置的便攜式電子產品
• UL 894-用于危險（分類）位置的開關（UL1203 被替換）
• UL 1207-用于危險（分類）位置的污水泵（由 UL674 取代）

?

CSA與特定產品的防爆標準有關

• 2 No. 137-M1981 (R2014)，用于危險場所的電光源
• 2 No. 145-11，用于危險（分類）場所的電動機和發電機
• 2 No. 159-M1987 (R2014)，用于危險場所的連接插頭、插座和類似接線設備：I 類，A、B、C 和 D 組；
• II 類，G 組，在煤或焦炭粉塵中，以及在氣態礦中
• 2 No. 174-M1984 (R2012)，用于危險場所的電纜和電纜密封套

?

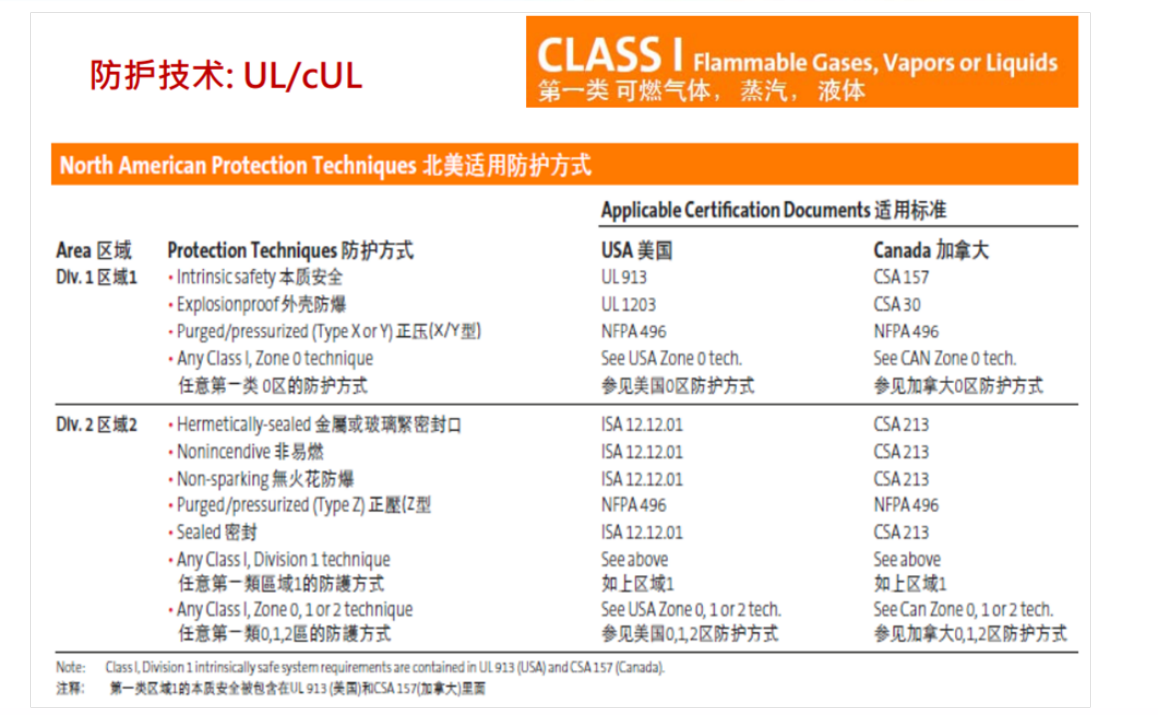

以下規定來自北美權威防爆結構，供您參考。

?

?

?

?

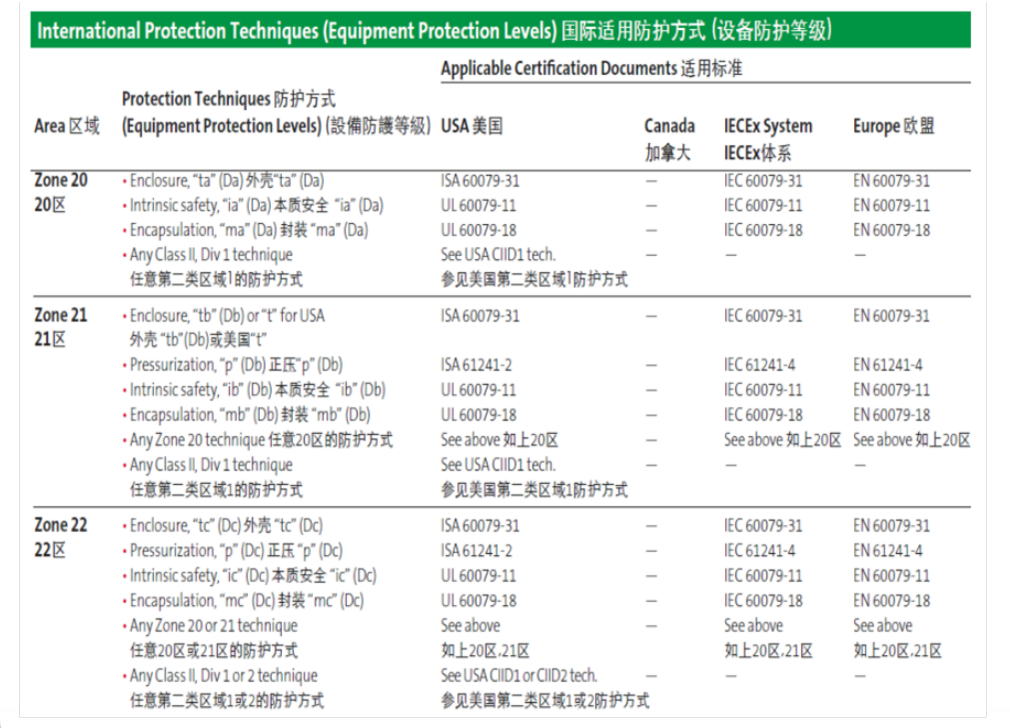

以下規定來自國際和歐洲權威防爆結構，供您參考。

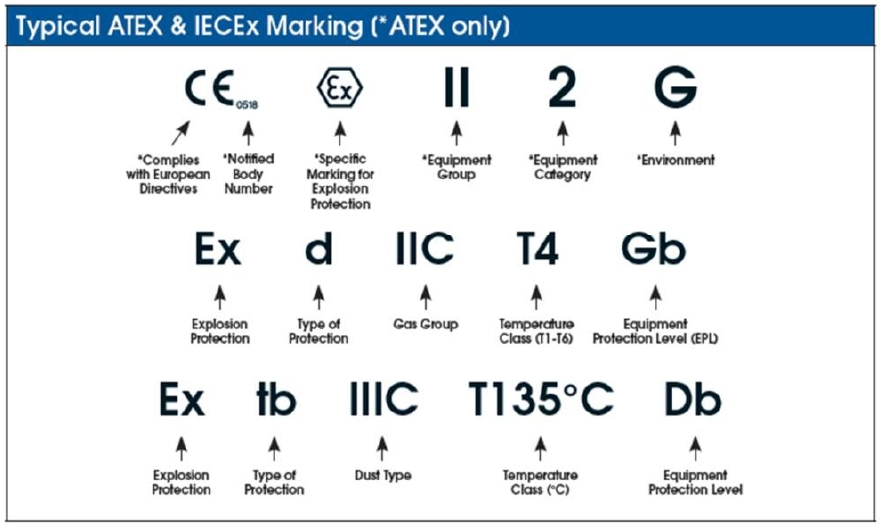

ATEX 和 IECEx

本文主要講解全球防爆標志和防爆類型，包括北美分區制防爆標志、歐洲和國際區制防爆標志，它不僅適用于防爆燈具，也適用于其他防爆設備產品。

注：本文由CESP防爆技術中心權威發布，僅供參考，如有聯系請聯系我們。

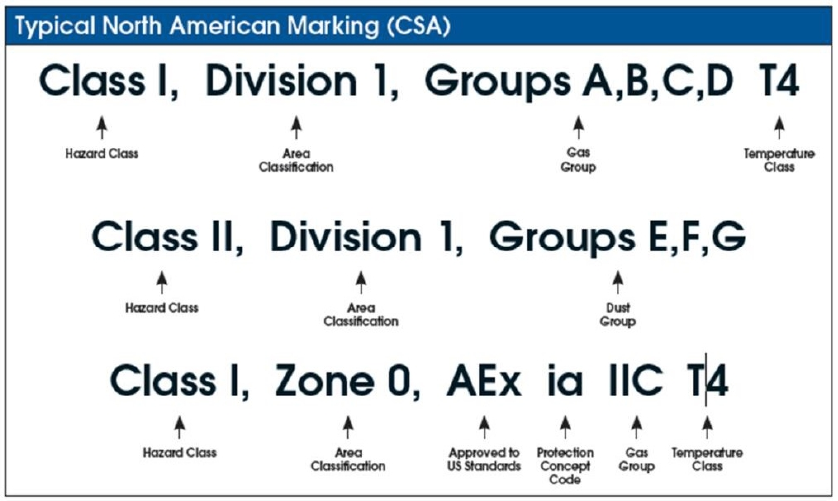

典型的北美標志 (CSA)

?

?

?

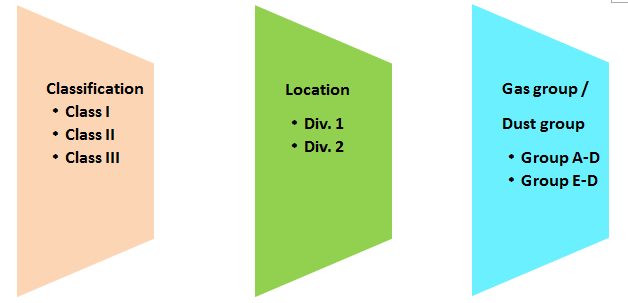

危險場所的定義 - 北美

?

?

?

?

?區域爆炸物分類

?

?

?

?

?

?

一級分區/分區區域

爆炸性氣體應用位置對照表

?

?

一級分區/區

爆炸性氣體組別分類表

?

?

?

一級分區/區

爆炸性粉塵組別分類表

?

?

?

?

?

?

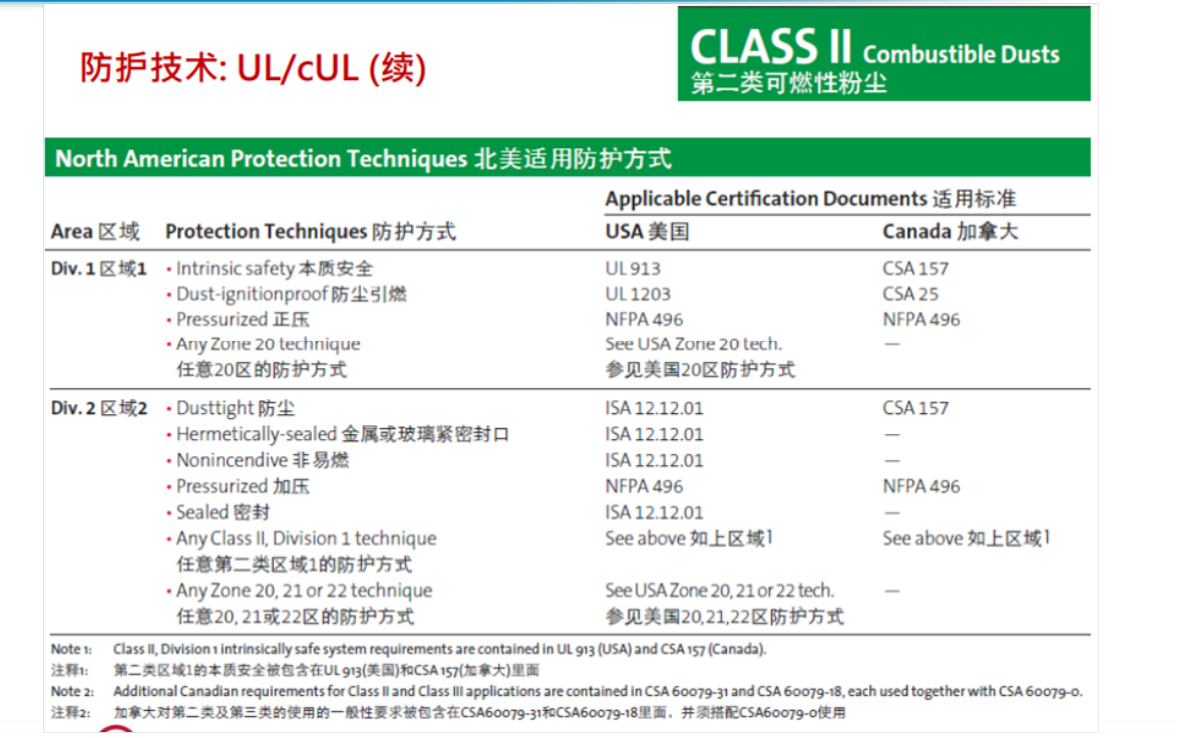

分區系統（Class II & Class III Dust ）

?

?

?

?

?

?

?

?

?

?

?

?

?

注：北美賽區系統沒有EPL設備保護等級的概念

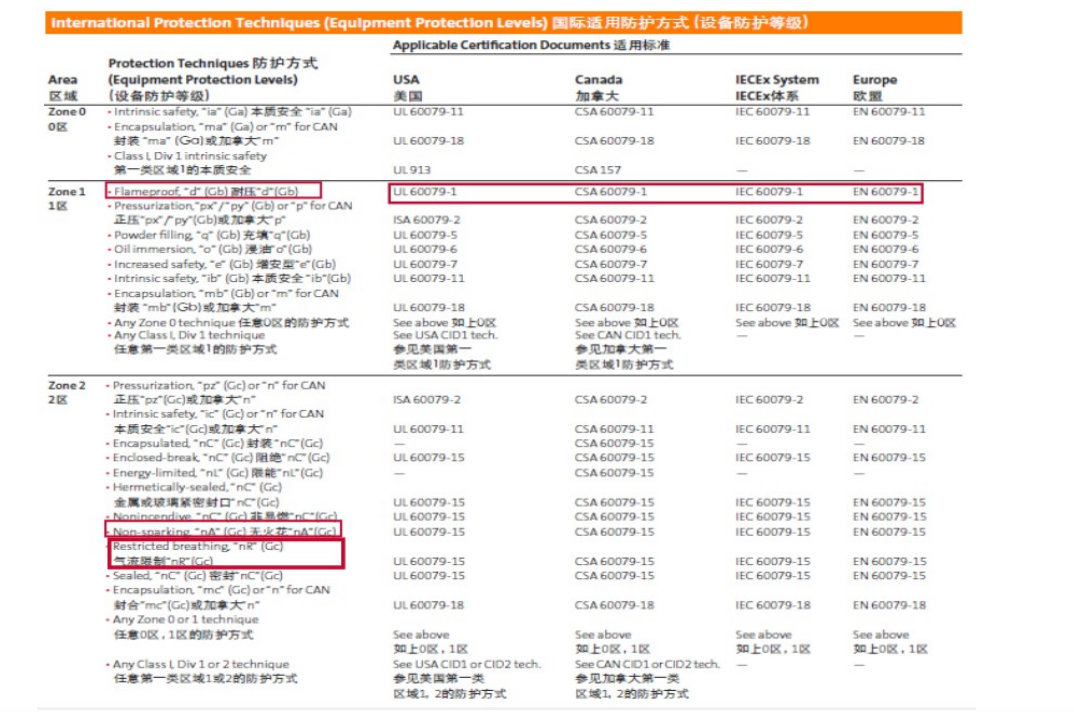

區域系統（氣體）

?

?

區域系統（灰塵）

?

?

?

注意：最大。區域組 I 的表面溫度為 150 ?C 或 450 ?C。
