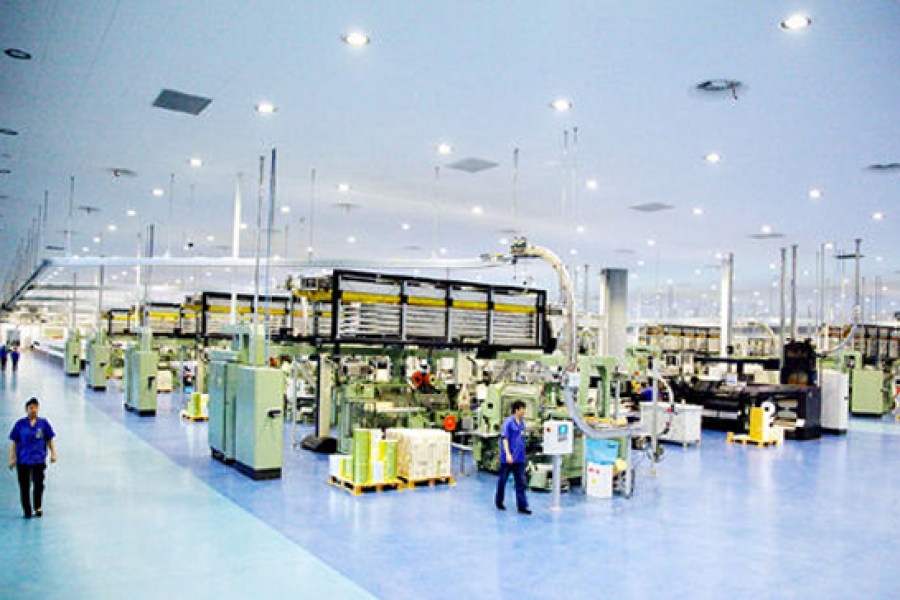

卷煙廠照明解決方案
照明設計應充分考慮卷煙生產的連續性、自動化、高速、高稅收和效益的特點，以及當地多塵、潮濕、高溫的環境條件，確保可靠的照明和良好的視野，注意安全防護，并防止觸電和電氣火災等。
- 照明方式的選擇
- 根據工藝的各種布置和使用要求，在滿足視覺要求和節能的原則下，分別采用普通照明分區、普通照明或混合照明等，但不得采用局部照明。獨自的。
- 主要生產現場采用的照明方式如下：
- 卷裝及濾棒成型車間宜采用普通照明；當燈具沿生產線布置且安裝調試時間較低時，宣布分區一般照明。
- 脫粒與烘干、制絲、煙片、煙葉膨化等車間應采用分區一般照明。
- 脫葉復干制絲車間的一些區域，如配葉臺、選葉臺、切條機出口、烘干機出口等，宜采用混合照明。
- 照明標準值（友情提示：此標準值僅供參考）
2、照明標準值（友情提示：該標準值只提供參考）
生產和工作場所作業面的照度標準值
|
生產和工作場所 |
照度標準值(1x) |
備注 |
||
|
低 |
中 |
高 |
||
|
煙葉分級備料間 |
100 |
150 |
200 |
? |
|
打葉復烤車間 |
100 |
150 |
200 |
? |
|
真空回潮工段 |
100 |
150 |
200 |
? |
|
切尖解把工段 |
100 |
150 |
200 |
? |
|
葉基、葉尖挑選工段 葉基、葉尖挑選臺 葉、梗分離工段 葉片復烤工段、煙梗復烤工段 |
100 150 100 100 |
150 200 150 150 |
200 300 200 200 |
注1 |
|
葉片打包工段、煙梗打包工段碎葉處理工段 |
100 100 |
150 150 |
200 200 |
? |
|
除塵間 |
30 |
50 |
75 |
? |
|
車間樣品間 |
150 |
200 |
300 |
? |
|
包裝材料間 |
30 |
50 |
75 |
? |
|
在線控制屏 |
75 |
100 |
100 |
屏垂直面 |
|
制絲車間 |
100 |
150 |
200 |
? |
|
切絲機出口(切葉絲、切梗絲)、烘絲機、烘梗絲機出口在線控制屏 |
150 75 |
200 100 |
300 150 |
屏垂直面 |
|
貯葉柜、貯梗柜間 |
50 |
75 |
100 |
? |
|
貯絲柜、貯梗絲柜間 |
50 |
75 |
100 |
? |
|
香料、糖料配制間 |
100 |
150 |
200 |
? |
|
除塵、煙塵處理間 |
30 |
50 |
75 |
? |
|
卷接包車間 |
75 |
100 |
150 |
? |
|
卷接包、裝箱工段 |
150 |
200 |
300 |
為無窗廠房時照度提高一級 |
|
成品輸送廊道 |
30 |
50 |
75 |
? |
|
煙支暫存間 |
50 |
75 |
100 |
? |
|
輔材料暫存間 |
50 |
75 |
100 |
? |
|
成品周轉庫 |
50 |
75 |
100 |
? |
|
殘煙處理間 |
75 |
100 |
150 |
? |
|
配膠水間 |
75 |
100 |
150 |
? |
|
除塵、煙塵處理間 |
30 |
50 |
75 |
? |
|
真空泵間 |
30 |
50 |
75 |
? |
|
打葉復烤、制絲、卷接包車間的輔助房 |
? |
? |
? |
? |
|
車間檢驗室 |
150 |
200 |
300 |
? |
|
車間控制室 |
100 |
150 |
200 |
? |
|
機電維修間 |
300 |
500 |
750 |
? |
|
備件間 |
30 |
50 |
75 |
? |
|
叉車充電間 |
30 |
50 |
75 |
? |
|
潤滑油間 |
20 |
30 |
50 |
? |
|
濾棒成型車間 |
? |
? |
? |
? |
|
絲束和輔助材料暫存間 |
50 |
75 |
100 |
? |
|
濾棒成型及發射工段 |
100 |
150 |
200 |
? |
|
三醋酸甘油酯暫存間 |
30 |
50 |
75 |
? |
|
煙草薄片車間 |
? |
? |
? |
? |
|
成型工段 |
100 |
150 |
200 |
? |
|
薄片及薄片絲貯存間 |
100 |
150 |
200 |
? |
|
煙絲膨脹車間 |
100 |
150 |
200 |
? |
|
干冰法煙絲膨脹工段 |
100 |
150 |
200 |
? |
|
CO2貯存間 |
30 |
50 |
75 |
? |
|
質量控制室 |
100 |
150 |
200 |
? |
|
中央控制室 |
100 |
150 |
200 |
? |
|
松散器附近 |
150 |
200 |
300 |
? |
|
冷熱端控制屏 |
75 |
100 |
150 |
屏垂直面 |
|
水泵房 |
30 |
50 |
75 |
? |
|
氟里昂法煙絲膨脹間 |
100 |
150 |
200 |
? |
|
膨化處理間 |
100 |
150 |
200 |
? |
|
膨脹煙絲貯存間 |
30 |
50 |
75 |
? |
|
中心試驗室和煙草檢測站 |
? |
? |
? |
? |
|
試驗室 |
150 |
200 |
300 |
? |
|
卷煙評吸室 |
150 |
200 |
300 |
? |
|
輔助間 |
75 |
100 |
150 |
? |
|
倉庫 |
? |
? |
? |
? |
|
原煙庫 |
20 |
30 |
50 |
? |
|
成品庫 |
30 |
50 |
75 |
? |
|
成品周轉庫 |
30 |
50 |
75 |
? |
|
煙葉庫 |
30 |
50 |
75 |
? |
|
煙葉周轉庫 |
30 |
50 |
75 |
? |
|
絲束庫 |
30 |
50 |
75 |
? |
|
紙張材料庫 |
30 |
50 |
75 |
? |
|
五金材料零備件庫 |
30 |
50 |
75 |
? |
|
易燃品庫 |
20 |
30 |
50 |
? |
|
廢品庫 |
20 |
30 |
50 |
? |
|
液化石油氣庫 |
20 |
30 |
50 |
? |
|
柴油庫 |
20 |
30 |
50 |
? |
?
輔助房間照度標準值
|
房間名稱 |
作業面距地面高度(m) |
照度標準值(1x) |
備注 |
||
|
低 |
中 |
高 |
|||
|
辦公室、資料室、會計室、檔室、接待室 |
0.75 |
100 |
150 |
200 |
? |
|
設計室、繪圖室、工藝室 |
0.75 |
150 |
200 |
300 |
? |
|
產品陳列室 |
0.75 |
150 |
200 |
300 |
? |
|
閱覽室 |
0.75 |
100 |
150 |
200 |
? |
|
打字室 |
0.75 |
150 |
200 |
300 |
? |
|
裝訂室、復印室、曬圖室 |
0.75 |
75 |
100 |
150 |
? |
|
醫務室 |
0.75 |
75 |
100 |
150 |
? |
|
車間休息室 |
地面 |
50 |
75 |
100 |
? |
|
職工食堂 |
0.75 |
50 |
75 |
100 |
? |
|
廚房 |
0.75 |
75 |
100 |
150 |
? |
|
浴室、更衣室 |
地面 |
20 |
30 |
50 |
? |
|
廁所 |
地面 |
10 |
15 |
20 |
? |
|
盥洗室 |
0.75 |
20 |
30 |
50 |
? |
|
門廳 |
地面 |
30 |
50 |
75 |
? |
|
走廊、樓梯間 |
地面 |
15 |
20 |
30 |
? |
露天場所和道路的照度標準值
|
場所名稱 |
確定照度的平面 |
照度標準值(1x) |
備注 |
|||
|
露天 場所 |
煙葉堆場 堆煤場 冷卻水塔 |
地面 地面 水塔平臺 |
2 0.5 2 |
3 1 3 |
5 2 5 |
? |
|
廠前區 |
地面 |
10 |
15 |
20 |
? |
|
|
廠區 道路 |
主要干道 次要道路 |
地面 地面 |
3 1 |
5 2 |
10 3 |
? |
?
3、? 卷煙廠燈光照明要求
卷煙廠的系統布局比較復雜，因此，在其照明設計中，首先要確定選擇一定型號和功率的燈具，然后合理確定燈具的布置和燈具數量。
???????? ???????? - 防爆型
?????????????????? - 防水防塵型
?????????????????? - 防腐型
?
?????????????????? - 抗震抗沖擊
CESP LED防爆燈在卷煙廠的應用：
CESP高品質防爆led燈?可用于?1區和21區，?I類1類和2類，II類1類和2類?危險場所。它們非常適合在卷煙廠照明。
|
燈型 |
燈圖片 |
應用領域 |
|
|
棧道、現場道路、卸貨碼頭、裝卸碼頭等。 |
|
|
|
堆場、帶式輸送機、轉運樓、船塢等。 |
|
|
|
如煉油廠、海上生產、玩具平臺、燃料庫、化工廠、卷煙廠 |
